快速了解连接器基础小知识（connector）
发布日期:2020-04-14
点击次数:582

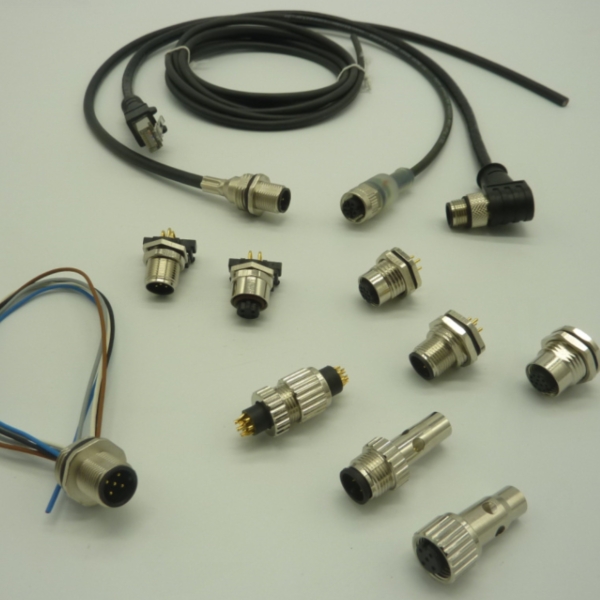

连接器，即CONNECTOR。国内亦称作接插件、插头和插座。一般是指电器连接器。即连接两个有源器件的器件，传输电流或信号。
连接器通常都是一对的，即公头和母座，一般称公头为plug（或线端,header），称母座Receptacle（REC）或（板端、Socket、jack）
它的作用非常单纯：在电路内被阻断处或孤立不通的电路之间，架起沟通的桥梁，从而使电流流通，使电路实现预定的功能。连接器是电子设备中不可缺少的部件，顺着电流流通的通路观察，你总会发现有一个或多个连接器。
连接器主要由以下几个部分构成：
1.塑胶本体（Housing）
a.绝缘
b.固定端子
c.防呆及公母头配对
2.端子（ Contact ）
接触导通/焊接固定
3.外壳（SHELL）支撑脚（POST）
a.防电磁干扰
b.增加产品强度
c.接地
d.产品固定
4.五金/辅助物料（mylar、PCB、锡膏、COVER等）
一般连接器可按以下几种分类：
1.按产业分类：
2.按连接方式
I/O（Input/Output）、 BTB（ board to board 板对板）、
WTB（ wire to board 线对板 ）、 wire to wire（线对线）、插卡类。
3.按封装方式分类
DIP（插板）、SMT（贴板）、 Straddle type（跨座式）、Press fit（压配合）
SPRING(压接式)等
4.按连接器本身形式分类
straight(直立式)(S/T）、 Right Angle (转90度)（R/A）
5.其他分类
普通连接器、高频连接器、防水连接器
